Ultralux SSRFD25 е предназначен за управление и димиране на едноцветни LED ленти и LED осветление на постоянно напрежение в диапазона 12–48 V DC. Благодарение на максималния изходен ток от 25 A димерът е подходящ за системи, при които е необходимо управление на по-голям товар, като конкретната допустима мощност трябва да се определя според работното напрежение, свързания товар и изискванията на системата.
Една от съществените характеристики на SSRFD25 е възможността за избор на PWM честота. Димерът работи с 500 Hz, 1 kHz, 2 kHz, 4 kHz, 7,8 kHz или 15,6 kHz, като фабричната настройка е 2 kHz. Това позволява честотата на PWM управлението да бъде съобразена с конкретното приложение, когато при проектиране на осветлението е важно да се ограничи видимото пулсиране на светлината.
Изборът на PWM честота не трябва да се разглежда изолирано от останалата система. При SSRFD25 промяната на PWM честотата влияе и върху изходната мощност, поради което след настройката трябва да се провери реалното поведение на LED товара. Това е особено важно при по-мощни LED ленти, дълги осветителни линии и приложения, при които се търси конкретно ниво на яркост или стабилност на светлината.

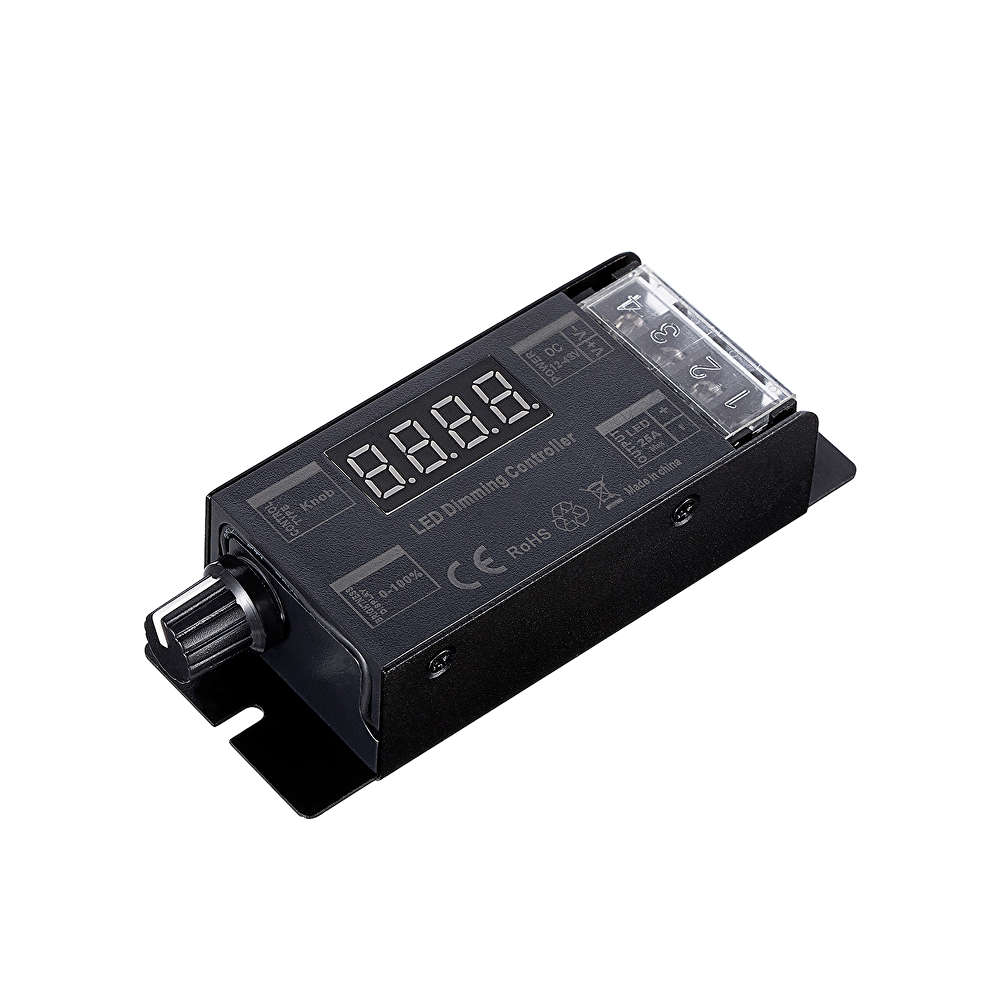

За локално управление димерът разполага с потенциометър върху корпуса. Той позволява практично регулиране на яркостта без задължително използване на дистанционно управление. Това е удобно при първоначално настройване на осветлението, при сервизиране или в системи, в които е необходимо бързо ръчно коригиране на светлинното ниво.
SSRFD25 е част от 2.4G Smart системата за управление на осветлението на Ultralux. Съвместимите RF устройства позволяват управлението на димери и контролери чрез безжичен сигнал, като системата е предназначена за организиране на осветлението в отделни зони. Това е практично решение за помещения с няколко независими осветителни линии, при които е необходимо различни групи LED осветление да се управляват самостоятелно или заедно.

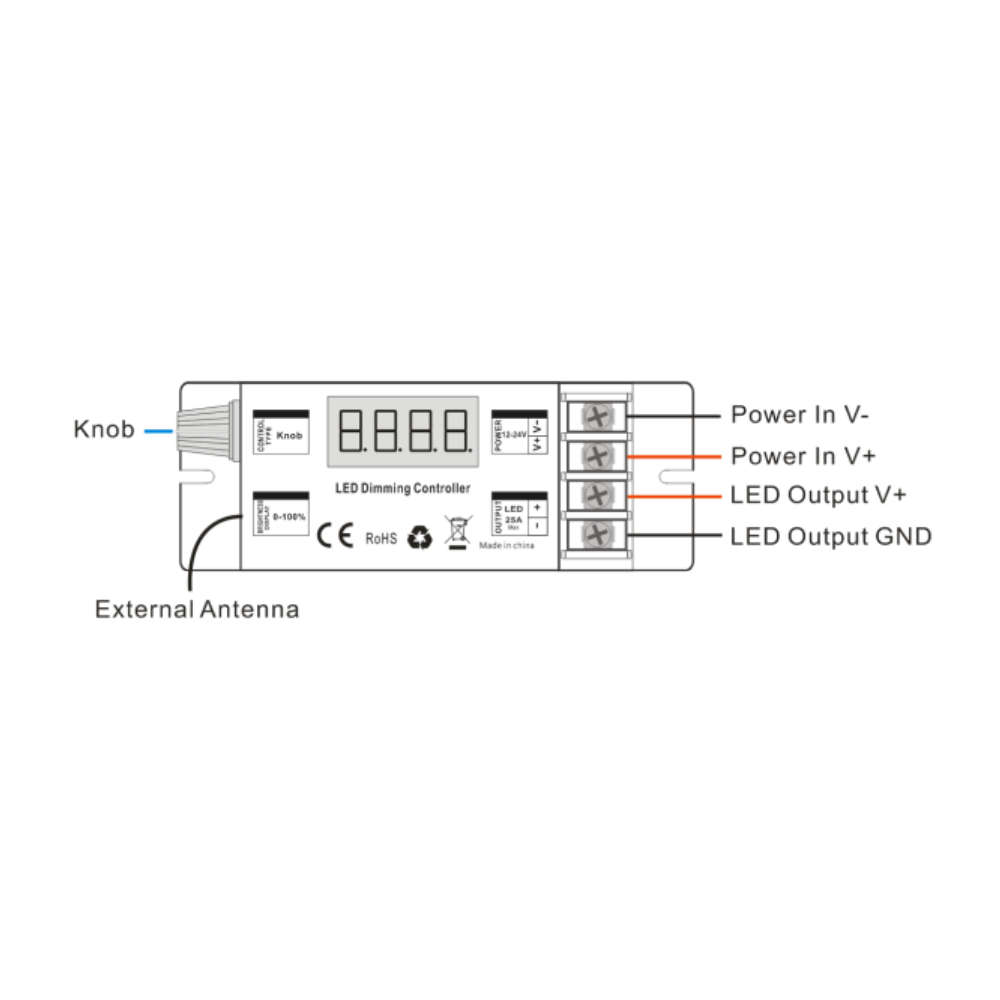

При изграждане на по-голяма система е важно да се разграничат зоната на управление и електрическият товар. SSRFD25 е силовият елемент, който управлява LED товара, докато RF дистанционното изпраща командите за управление. Захранването на LED осветлението трябва да бъде подходящо за избраното работно напрежение – 12 V, 24 V, 36 V или 48 V DC – и да осигурява необходимия ток за конкретния товар.
При максимален ток от 25 A изборът на захранващо сечение и начинът на свързване са особено важни. При по-големи товари трябва да се съобразят токът, дължината на проводниците, падът на напрежение, мощността на LED лентата и условията за охлаждане на димера. Не е достатъчно само захранването да бъде в диапазона 12–48 V DC – всички компоненти в системата трябва да са съвместими с конкретното напрежение и товар.
Вградената защита от късо съединение е допълнителна защитна функция на контролера, но не заменя правилното оразмеряване на захранването и електрическата инсталация. При монтаж трябва да се спазят схемата и указанията на производителя, особено при използване на висок ток и при свързване на по-мощни LED товари.
Компактните размери 103 × 40 × 24 мм позволяват SSRFD25 да бъде интегриран в различни монтажни пространства, но при избор на място трябва да се осигури достатъчно пространство за свързване, обслужване и отвеждане на топлината. Димерът не е самостоятелно захранване – необходим е подходящ външен източник на постоянно напрежение за захранване на LED осветлението.
SSRFD25 е подходящ избор за едноцветни LED ленти, LED профили, линейни LED осветителни тела и други LED товари на 12–48 V DC, когато е необходимо безжично 2.4G RF управление, локално регулиране на яркостта и възможност за избор на PWM честота. Комбинацията от висок максимален ток, широк диапазон на работното напрежение и настройки на PWM прави модела подходящ както за по-малки, така и за по-мощни димируеми LED системи, при правилно оразмеряване на цялата инсталация.
