Ultralux SSRF4Z е практично решение за управление на LED осветителни системи, при които няколко групи осветление трябва да се контролират от едно дистанционно управление. Вместо всяка LED линия да има собствено дистанционно, SSRF4Z разделя системата на до четири зони, между които потребителят може да превключва и да управлява необходимата група.
Това е особено удобно при жилища, офиси, търговски обекти и интериори с повече от една светлинна линия. Например една зона може да бъде предназначена за основното осветление, втора за декоративна LED лента, трета за мебелно осветление, а четвърта за отделна осветителна група. Всяка зона комуникира чрез собствен уникален RF код, което позволява отделните групи да бъдат управлявани независимо.
Дистанционното работи с 2.4 GHz радиочестотна комуникация, така че не е необходимо да бъде насочвано директно към приемника, както при инфрачервените дистанционни управления. Максималният посочен обхват е до 20 метра, като реалното разстояние зависи от разположението на контролера, препятствията и особеностите на конкретното помещение.
SSRF4Z може да управлява съвместими LED драйвери SSK500, SSD24230, SSD13300 и SSD40850, както и димери SSD1216, SSTDC, SSC010 и SSWFSC. Това позволява едно дистанционно да бъде използвано като централен потребителски интерфейс за различни осветителни кръгове, когато използваните устройства са от съответните съвместими серии.

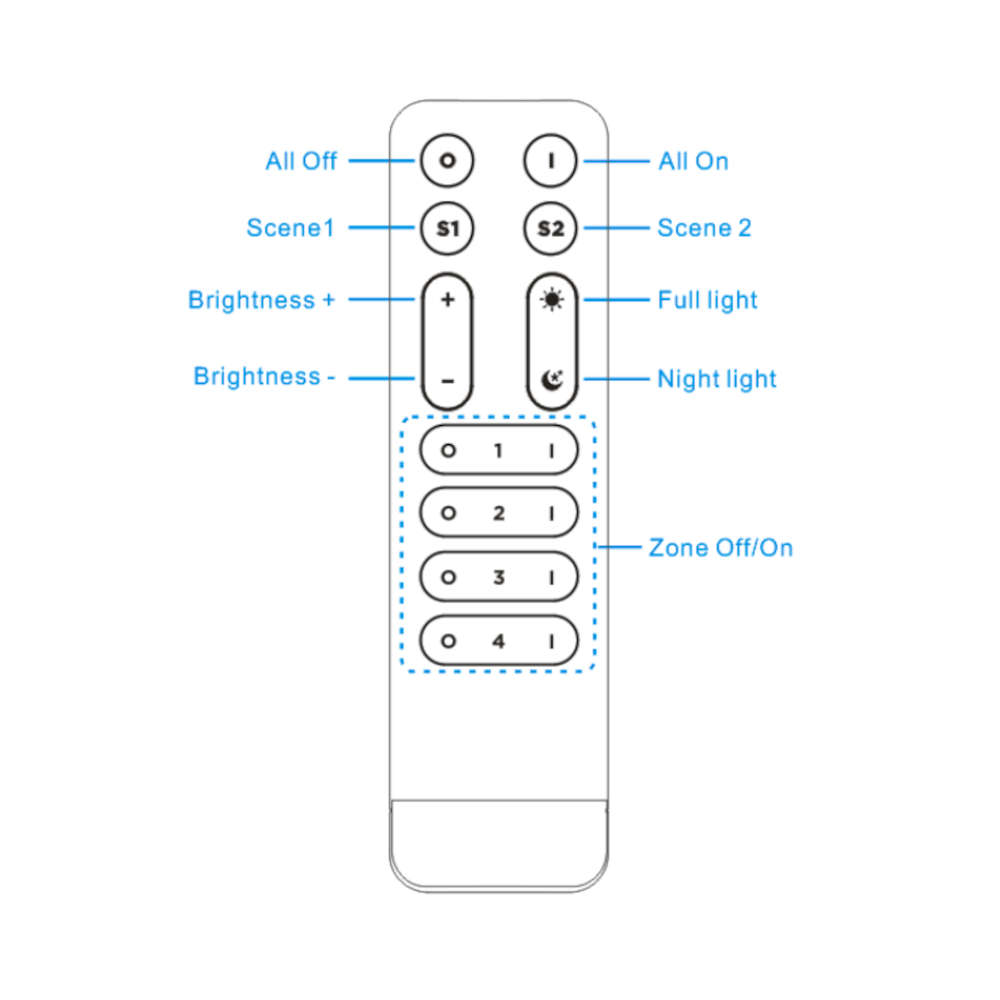

Как работят четирите зони
Всяка от четирите зони има собствен уникален RF код. Това е основният принцип, който определя кой контролер ще реагира на командите от дистанционното.
При конфигуриране на системата е необходимо съответният RF код от SSRF4Z да бъде записан в контролера или димера, който трябва да принадлежи към конкретната зона. След това командите, изпратени към избраната зона, ще се приемат от устройствата, които са настроени с нейния код.
Важна особеност е, че всеки контролер и всяко дистанционно управление в рамките на една зона могат да запаметят само един RF код. Това означава, че настройката на системата трябва да бъде извършена последователно и кодовете да бъдат разпределени според желаната организация на осветлението.
Фабрично контролерите от съответните серии обикновено са без записан RF код. При първоначална настройка кодът се изпраща от дистанционното управление и се записва в контролера за избраната зона. Така контролерът се свързва логически с конкретната зона на SSRF4Z.
Възможно е обаче контролерът да има предварително записан код. В такъв случай старият RF код трябва първо да бъде изтрит, след което да бъде изпратен и запаметен новият код за желаната зона. Същата процедура е необходима и когато вече конфигуриран контролер бъде преместен от една зона в друга.
Практична организация на осветлението
Четиризоновото управление е полезно, когато в един обект има различни осветителни групи с различно предназначение. Вместо всички LED ленти да се включват или управляват едновременно, всяка група може да бъде организирана в отделна зона.
Така например при голяма дневна зона 1 може да управлява основното осветление, зона 2 – LED осветлението в мебелите, зона 3 – декоративното осветление, а зона 4 да остане за бъдещо разширяване на системата. При офис или търговско пространство същият принцип може да се използва за отделни работни, витринни или декоративни зони.
Това разделяне не изисква отделно дистанционно за всеки кръг. Едно SSRF4Z може да обслужва до четири зони, което улеснява ежедневното управление и намалява броя на устройствата, необходими за потребителя.

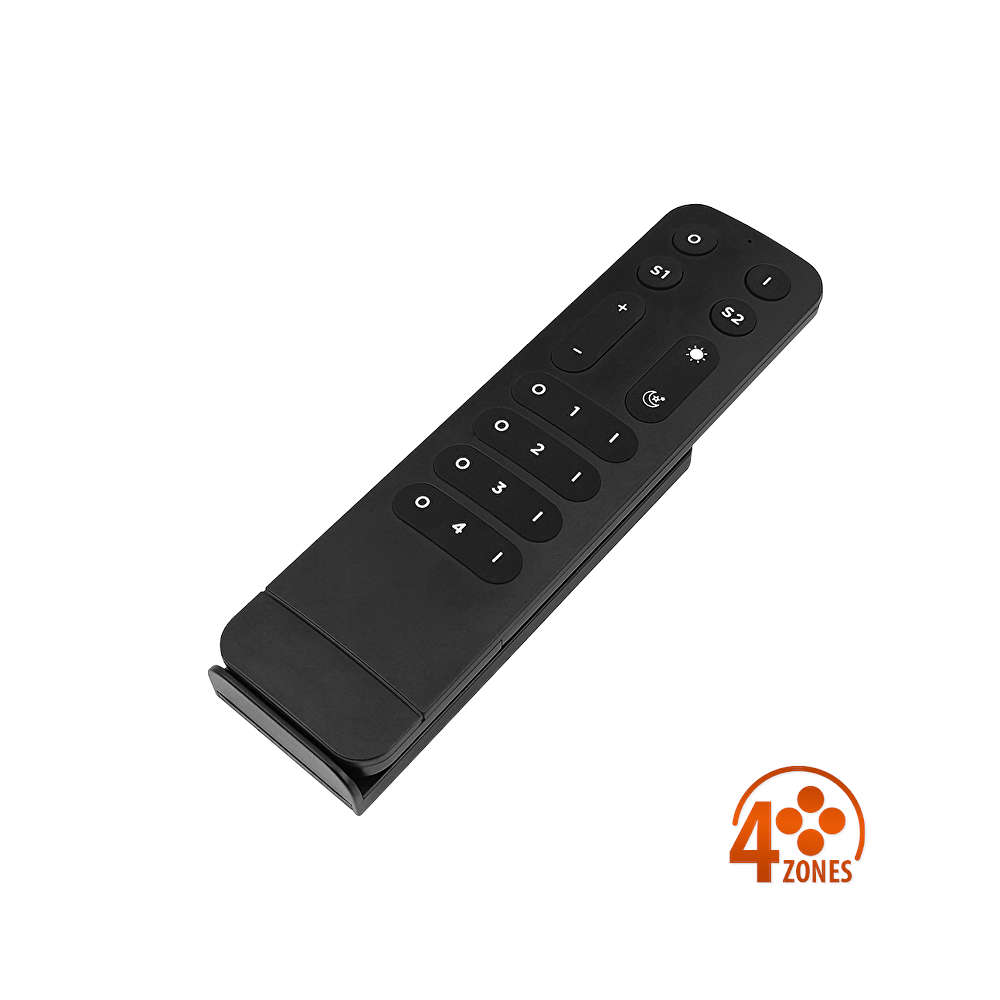

Магнитна поставка за стена
В комплекта е включена магнитна поставка за стена, която позволява дистанционното да бъде съхранявано на постоянно определено място. Поставката може да се монтира с двойнозалепващ стикер или с подходящи крепежни елементи.
Магнитното закрепване позволява SSRF4Z да се поставя и сваля лесно от стената, когато е необходимо. Това е практично решение за помещения, в които дистанционното трябва да бъде винаги достъпно, но не е желателно да остава свободно върху мебели или плотове.
Разширяване на системата
Броят на контролерите и дистанционните управления в една система не е ограничен, което позволява изграждането на по-големи конфигурации. Важно е обаче всяко устройство да бъде правилно конфигурирано с необходимия RF код, за да реагира на желаната зона.
Това дава възможност една и съща зона да бъде управлявана от повече от едно дистанционно управление, когато системата е конфигурирана по съответния начин. Така може да се осигури управление на едно и също осветление от различни места в помещението.
Захранване и монтаж
Ultralux SSRF4Z се захранва с една CR2032 батерия с напрежение 3.0 V. Размерите на дистанционното са 138 × 38 × 13 мм, което го прави компактно за ежедневно използване.
Степента на защита е IP20, поради което дистанционното е предназначено за използване в сухи помещения и не трябва да бъде излагано на директна влага или атмосферни условия. Допустимата работна температура е от -10°C до +40°C.
При избора на SSRF4Z е важно предварително да се провери съвместимостта между дистанционното, използваните контролери, LED драйвери и димери. Самото дистанционно не управлява произволни LED ленти директно – необходимо е осветителната система да включва съвместим контролер или димер от посочените серии.
Ultralux SSRF4Z е подходящ избор за многозоново RF управление на LED осветление, когато се търси централизирано дистанционно управление, лесно разделяне на осветлението на отделни групи и възможност за разширяване на системата с допълнителни контролери и дистанционни управления.
