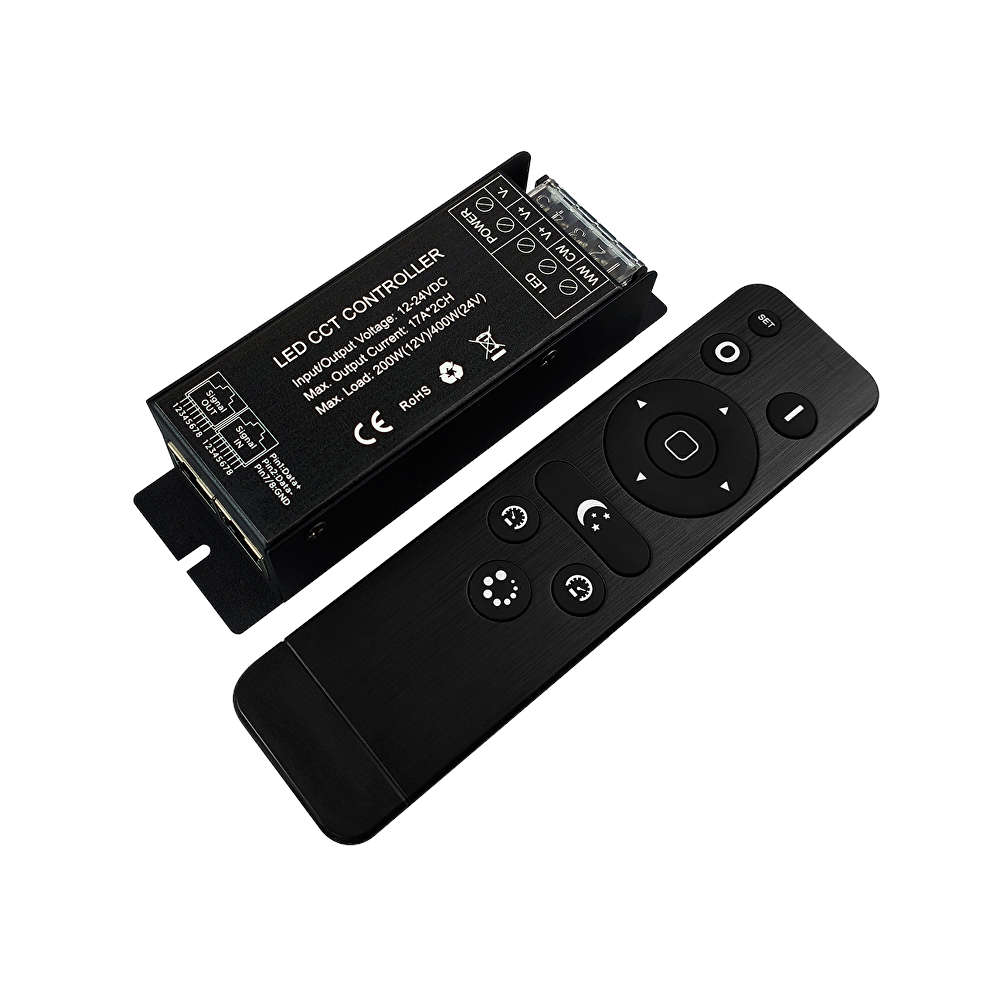

Ultralux CCTRFC34 е предназначен за управление на CCT LED ленти и други CCT LED светлинни източници, при които цветната температура се променя чрез комбиниране на два отделни канала – топло бял и студено бял. Вместо да се използва само включване и изключване на осветлението, контролерът позволява да се регулират двата канала едновременно и така да се променя както интензитетът, така и характерът на бялата светлина.
При CCT осветлението двата типа светодиоди са разположени върху една LED лента. Чрез различното съотношение между топлия и студения канал се получава преход от топла към неутрална и студена бяла светлина. Това позволява едно и също осветление да се адаптира към различни ситуации – по-топла светлина за вечерна атмосфера, неутрална за ежедневна употреба или по-студена светлина при работа и дейности, при които се търси по-ясно осветяване.
Двата изходни канала на CCTRFC34 могат да се разглеждат като два димера за едноцветно LED осветление, които се управляват едновременно. Това е съществено при CCT системите, защото промяната на цветната температура не се извършва чрез смяна на отделен светлинен източник, а чрез контролирано съотношение между двата канала на LED лентата.
Контролерът осигурява широк диапазон на димиране от 0% до 100%. Така светлината може да бъде адаптирана не само по цветна температура, но и по яркост. При правилно оразмерено захранване и съвместима CCT LED лента това позволява изграждането на по-гъвкави системи за основно, декоративно и функционално осветление.
Работният диапазон 12–24V DC го прави подходящ за нисковолтови CCT LED системи, използващи 12 V или 24 V постоянно напрежение. При проектиране на инсталацията захранващият блок трябва да бъде съобразен с работното напрежение на LED лентата и необходимата мощност. Максималният изходен ток на контролера е 17A, но реалното натоварване трябва да бъде изчислено спрямо консумацията на конкретната LED лента и използваната конфигурация.

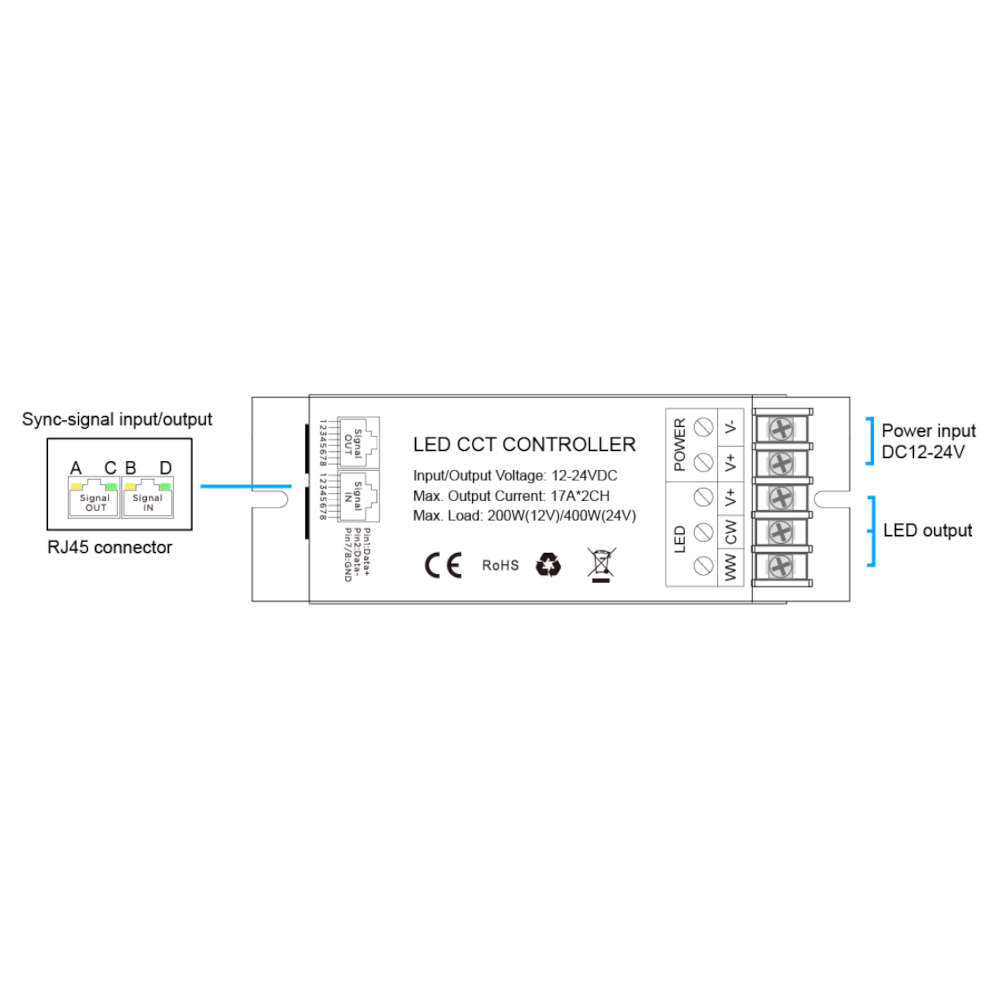

Една от практичните функции на CCTRFC34 е възможността за синхронизация на няколко контролера. Когато една осветителна инсталация надхвърля възможностите на един контролер или е необходимо управление на по-голяма система от отделни LED секции, няколко контролера могат да бъдат свързани помежду си чрез UTP кабел и RJ45 букса.
При такава конфигурация един контролер се задава като Master, а останалите работят като Slave. Това позволява отделните контролери да реагират синхронно и да се управляват като една обща CCT система. Максималната дължина на UTP кабела между синхронизираните контролери е 50 метра, което дава добра свобода при по-големи помещения и разпределени осветителни инсталации.
Тази възможност е особено полезна при дълги линейни осветителни тела, помещения с голяма площ, декоративни светлинни линии или проекти, при които LED лентата е разделена на няколко отделни секции. Вместо всички товари да се концентрират физически около един контролер, системата може да бъде разделена между няколко устройства и синхронизирана чрез кабелна връзка.
CCTRFC34 е подходящ за приложения, при които е важно да се съчетаят променлива цветна температура и димиране. Типични приложения са скрито осветление в окачени тавани, мебели и ниши, архитектурни светлинни линии, декоративно осветление, витрини, работни зони и други интериорни решения с CCT LED ленти.
При изграждане на системата трябва да се обърне внимание на правилното свързване на топлия и студения канал на CCT LED лентата, както и на полярността и работното напрежение. Захранването се избира според общата мощност на свързаната LED лента, а максималният ток на контролера не трябва да бъде надвишаван.

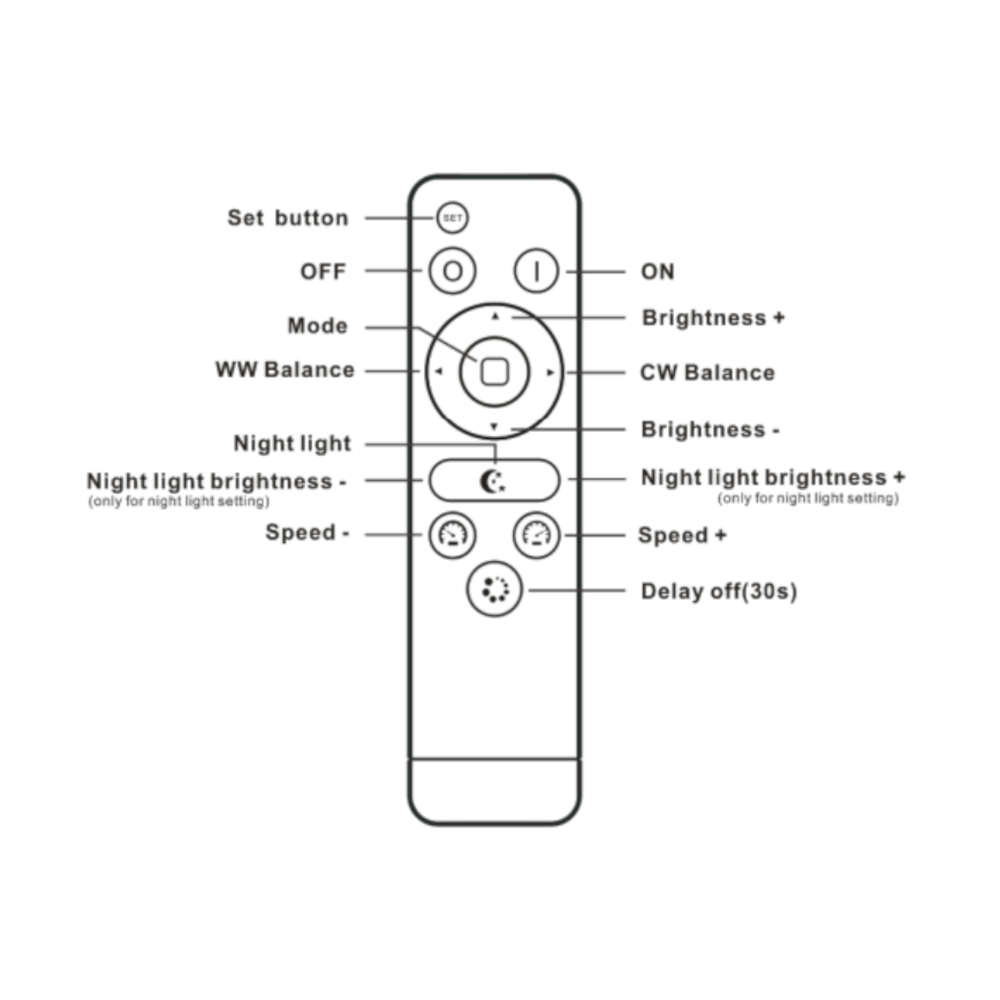

Контролерът е фабрично сдвоен с дистанционното управление, като при необходимост може да бъде извършено ново сдвояване с друго съвместимо дистанционно управление. Това позволява контролът да бъде адаптиран при промяна или разширяване на системата.
Важно: CCTRFC34 е контролер, а не захранващ блок. Той не замества 12/24V DC захранването. Необходимо е да се използва подходящо външно захранване, съобразено с напрежението и общата мощност на CCT LED осветлението. При система с няколко контролера трябва да се планират правилно както захранването на отделните секции, така и синхронизационната връзка между Master и Slave устройствата.
