При RGB+CCT LED лентите свързването трябва да запази отделните управляващи канали, за да могат едновременно да се използват цветовите режими и настройката на цветната температура. Именно затова при този тип ленти е необходимо да се използва конектор, предназначен за съответната ширина на PCB платката и броя на електрическите връзки.

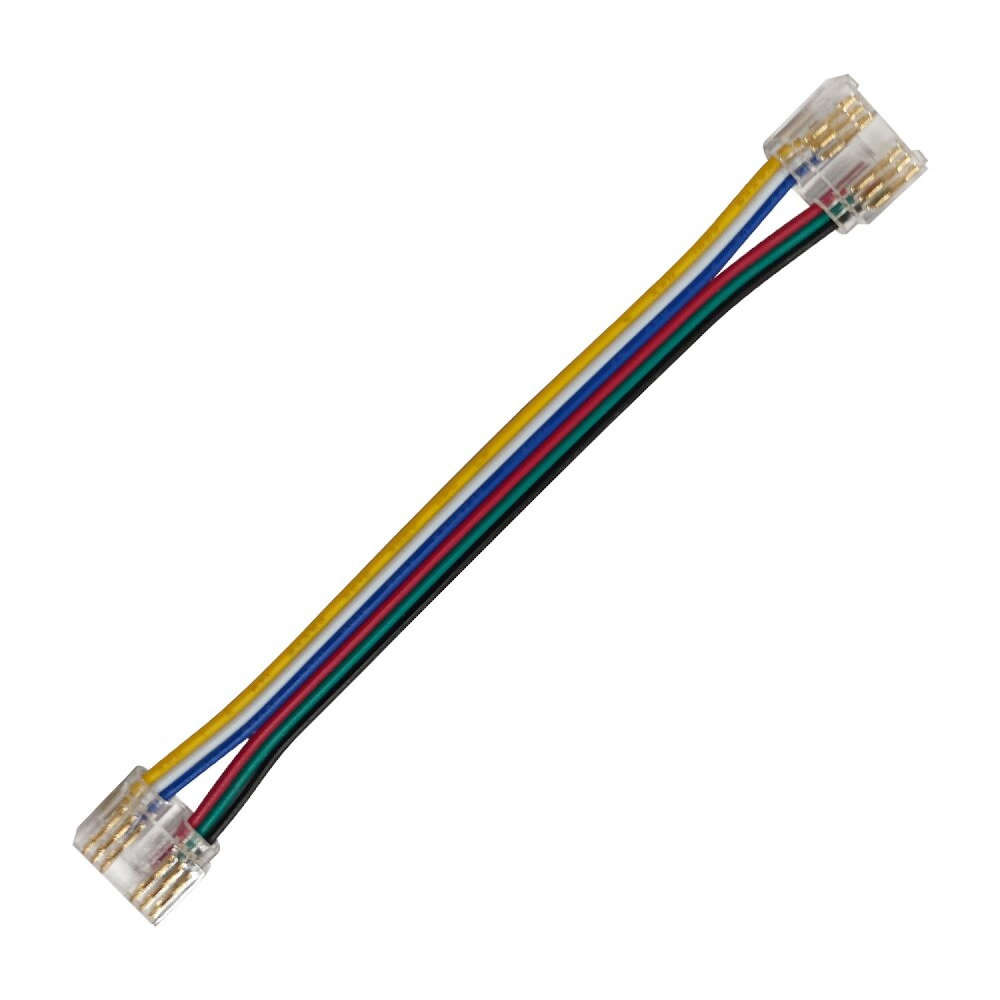

PC12RGBCCTMIDCABLEC е разработен за свързване на две секции от COB RGB+CCT LED лента с ширина 12 мм. Конекторът разполага с 6-жилен кабел с дължина 10 см, като кабелът е разположен в средата. Това го отличава от вариантите, при които кабелът излиза в края на конектора, и го прави практичен при конфигурации, в които двете секции трябва да бъдат свързани с определено отстояние помежду си.
Средният кабелен участък е особено полезен при ъгли, прекъсвания, преминаване около конструктивни елементи или други препятствия. Вместо LED лентата да бъде принудена да следва директна линия между двете свързвани точки, 10-сантиметровият кабел позволява по-гъвкаво позициониране на отделните секции. Това улеснява изграждането на LED осветление в мебели, ниши, витрини и декоративни конструкции.
Шестте жила са съобразени с многоканалното управление на RGB+CCT LED ленти. Тази конфигурация позволява да се запази връзката между съответните канали на двете секции при изграждане на система с променяем цвят и регулируема цветна температура. За коректна работа е важно конекторът да се използва с LED лента, която действително е с 12 мм ширина на PCB платката и съответната 6-проводникова RGB+CCT конфигурация.
При монтажа трябва да се провери внимателно ориентацията на LED лентата и обозначението на контактите. При RGB+CCT системите неправилното свързване на отделните канали може да доведе до неправилно управление на цветовете или бялата светлина. Затова конекторът трябва да бъде съобразен както с ширината на лентата, така и с нейната електрическа конфигурация.
Конекторът е практична алтернатива на запояването, когато конструкцията позволява използване на механично свързване. Това може да съкрати времето за монтаж и да улесни изпълнението на LED инсталации, при които се налага свързване на множество отделни секции. При професионални инсталации обаче е важно да се осигури надеждно механично фиксиране на лентата и да не се допуска натоварване на контактната зона от опъване или огъване.
10-сантиметровият кабел в средата е основното практическо предимство на този модел спрямо стандартен крайен конектор. Той осигурява допълнителна свобода при разполагането на двете LED секции и е подходящ за решения, при които връзката не трябва да бъде непосредствено до края на профила или конструкцията.
PC12RGBCCTMIDCABLEC е предназначен конкретно за COB RGB+CCT LED ленти 12 мм, затова не трябва да се използва автоматично с монохромни, RGB, RGBW или LED ленти с друга ширина на PCB платката. ACA Lighting предлага и други конектори за различни видове LED ленти, включително отделен модел за RGB+CCT лента с кабел в края – PC12RGBCCTCABLEC, което показва, че позицията на кабела е част от предназначението на конкретния модел.
Моделът PC12RGBCCTMIDCABLEC е подходящ избор при изграждане и удължаване на многоканални COB RGB+CCT LED инсталации, когато е необходимо две секции от 12-милиметрова LED лента да бъдат свързани с гъвкав кабелен участък между тях.
